Die Überdrucksicherheitseinrichtung S2SR schützt angeschlossene Gasgeräte vor einem Überdruck. Zwei Stufen sichern sich innerhalb des Druckreglers/Druckminderers gegenseitig ab.
Inhaltsverzeichnis
Wie funktioniert eine Überdruck-Sicherheitseinrichtung S2SR?
Kategorie: Sicherheit
In Deutschland sind für gewöhnlich die Monate Juli und August am wärmsten mit einer monatlichen Durchschnittstemperatur von circa 18 Grad Celsius. Wenn wir diesen Wert als Basis nehmen, strömt aus einer Flüssiggasflasche das Gas mit einem Druck von knapp sieben Bar. Der Flaschendruck ist somit 140-mal höher als der Druck, der schlussendlich am Verbrauchsgerät anstehen sollte (50 Millibar).
Worst Case
Wenn ein Druckregler für Gasflaschen nicht über eine Überdrucksicherheitseinrichtung S2SR verfügt, kann es im schlimmsten Fall passieren, dass dieser Wert direkt am angeschlossenen Gasgerät landet. Das wird unweigerlich zu Fehlfunktionen und Undichtheiten führen.
Druckregler mit einer integrierten Überdrucksicherheitseinrichtung S2SR, vorher mit ÜDS abgekürzt, sind zweistufig. Wenn eine der beiden Stufen ausfällt, beispielsweise durch eine Verschmutzung, einen Fremdkörper am Ventil oder einen Defekt, reduziert die jeweils andere Stufe den Ausgangsdruck auf zum Beispiel 100 oder 150 Millibar – in Abhängigkeit von der Ausführung des Druckreglers.
Mindestrisiko: Geräteschaden
Ist keine S2SR integriert, könnte es im schlimmsten Fall passieren, dass der Flaschendruck ungehindert auf Verbrauchsgeräte wie Gasherde, Gasgrills oder Heizpilze trifft. Die Folgen sind schwer zu prognostizieren. Klar ist aber: Ein Schaden am Verbrauchsgerät ist das mindeste Risiko.
Hilfe Sichtanzeige
Druckregler mit einer S2SR verfügen zumeist über eine Sichtanzeige. Im regulären Betrieb sieht der Anwender in der Sichtanzeige ein grünes Feld. Erst wenn der Ausgangsdruck oberhalb der Schwelle von 80 Millibar liegt, wechselt die Anzeige auf Rot. Im Gegensatz zur Überdrucksicherheitsabsperreinrichtung OPSO kann die S2SR übrigens nicht wieder zurückgesetzt werden. Der Betreiber der Anlage muss den Druckregler so schnell wie möglich gegen einen neuen austauschen sowie den alten entsorgen.
Keine Nachrüstung

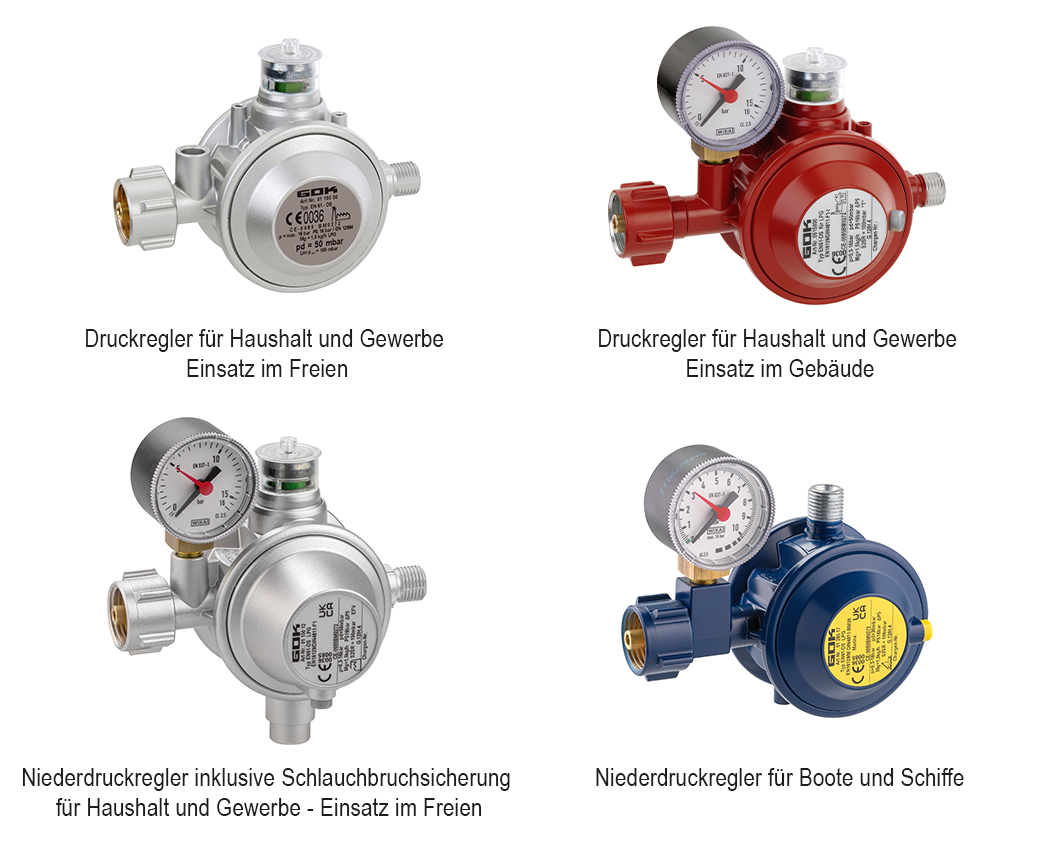

Die Überdrucksicherheitseinrichtung S2SR kann der Betreiber nicht nachrüsten. Sie ist vorwiegend in Druckreglern für Kleinflaschenanlagen (5 und 11 Kilogramm-Gasflaschen) integriert oder eben auch nicht. Nachfolgend eine kurze Auswahl an Modellen mit integrierter S2SR:
